匝間沖擊耐壓試驗儀很多人不是很了解，要了解一個儀器最好的辦法就是了解儀器的內部結構和工作原理，下面來和武漢合眾電氣了解下匝間沖擊耐壓試驗儀的儀器結構。

  HZZJ-112S匝間沖擊耐壓試驗儀是由上下二個機箱組成，上機箱裝有控制單元，調壓變壓器。下機箱是高壓主回路。兩機箱間由14芯插座連接。

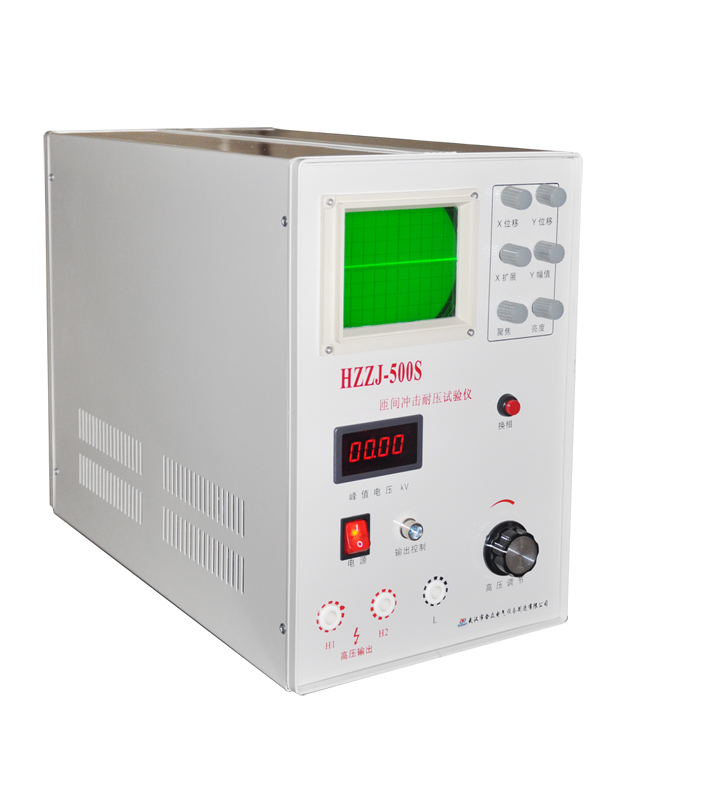

  HZZJ-112S匝間沖擊耐壓試驗儀上面板

  HZZJ-112S匝間沖擊耐壓試驗儀有如下組成部件：

  顯示屏：用以顯示脈沖衰減振蕩波形。

  直流數字電壓表：用以顯示直流電壓。

  峰值數字電壓表：用以顯示沖擊峰值電壓。

  高壓調節旋鈕：調節輸出脈沖電壓值（順時針方向增大）

  高壓輸出控制插座：當腳踏開關插入后，踏下腳踏開關，主電路接通。

  高壓啟動開關：當電源開關接通后，按下此開關（內帶指示燈微亮）將自動延時約五分鐘左右，指示燈增亮，即可進行沖擊試驗。

  電源開關：用以接通或斷開電源。

  聚焦旋鈕（Ⅰ：Ⅱ）：調節此旋鈕，可調正波形清晰狀態。

  亮度旋鈕：用以調節波形亮度，以顯示適中（注意：不要太亮）。

  Y幅值旋鈕：調節波形垂直幅度，以顯示適中。

  X擴展旋鈕：調節波形掃描頻率，以顯示適中。

  Y位移旋鈕：調節波形在垂直方向上下移動。

  X位移旋鈕：調節波形在水平方向左右移動。

  電源插座：用以聯接電源。

  保險管插座：2A保險管，用以保護控制線路。

  保險管插座：5A保險管，用以保護主電路。

  接地端子：用以接地。（或者接零）

  聯接線插座：用以聯接下機箱電路。

  輸出線接線端子：（低電位L,黑色）用以構成高壓輸出回路。

  輸出線接線端子：（高電位H1,紅色）輸出高壓脈沖試驗電壓。

  輸出線接線端子：（高電位H2,紅色）輸出高壓脈沖試驗 電壓。

  聯接線插座：用以聯接上機箱電路。

  本文是匝間沖擊耐壓試驗儀的儀器結構的內容，如果對匝間沖擊耐壓試驗儀或者其他電氣測試設備有更多需求，請聯系我們客服。
