接地電阻測試儀,接地電阻表,接地表用于電力、通信、鐵路及工礦企業等部門各種裝置接地電阻值的測量。同時，數字接地電阻測試儀可測量土壤電阻率及地電壓。

  接地電阻測試儀測試方法：

  1、將儀表放置水平位置，檢查檢流計的指針是否在中心線上，否則應用零位調整器將其調整于中心線上。

  2、將“倍率標度”置于最大倍數，慢慢轉動發電機的搖把，同時轉動“測量標度盤”使檢流計的指針指于中心線上。

  3、當檢流計的指針接近平衡時，加快發電機搖把的轉速，使其達到每分鐘120轉以上，同時調整“測量標度盤”，使指針指于中心線上。

  4、如“測量標度盤”的讀數小于1時，應將倍率置于較小的倍數，在重新調整“測量標度盤”以得到正確的讀數。

  5、在填寫此項記錄時，應附以電阻測試點的平面圖，并應對測試點進行順序編號。

  接地電阻測試儀注意事項：

  1、接地線路要與被保護設備斷開，以保證測量結果的準確性。

  2、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。

  3、被測地極附近不能有雜散電流和已極化的土壤。

  4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。

  5、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。

  6、連接線應使用絕緣良好的導線，以免有漏電現象。

  7、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。

  8、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。

  9、隨時檢查儀表的準確性，(每年送計量單位檢測認定一次)

  10、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

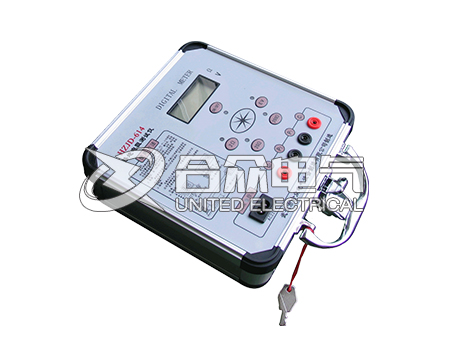

  武漢合眾電氣生產的HZJD-614接地電阻測試儀產品特點：

  1、數字接地電阻測試儀結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗干擾能力

  2、采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量

  3、允許輔助接地電阻在0～1.8KΩ(RC)，0～40KΩ(RP)之間變化，不致于影響測量結果

  4、本接地電阻表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以 及交流地電壓。如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣
