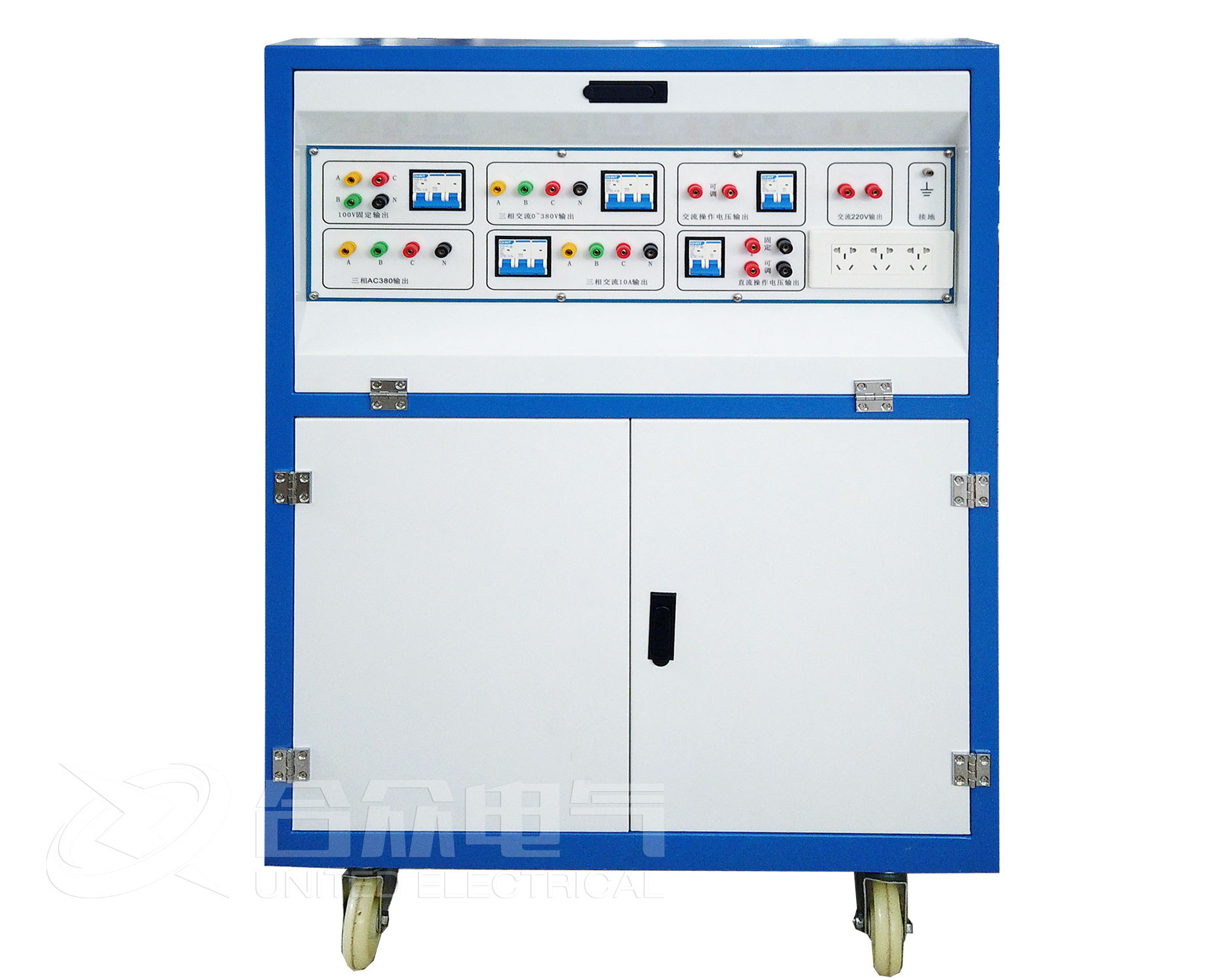

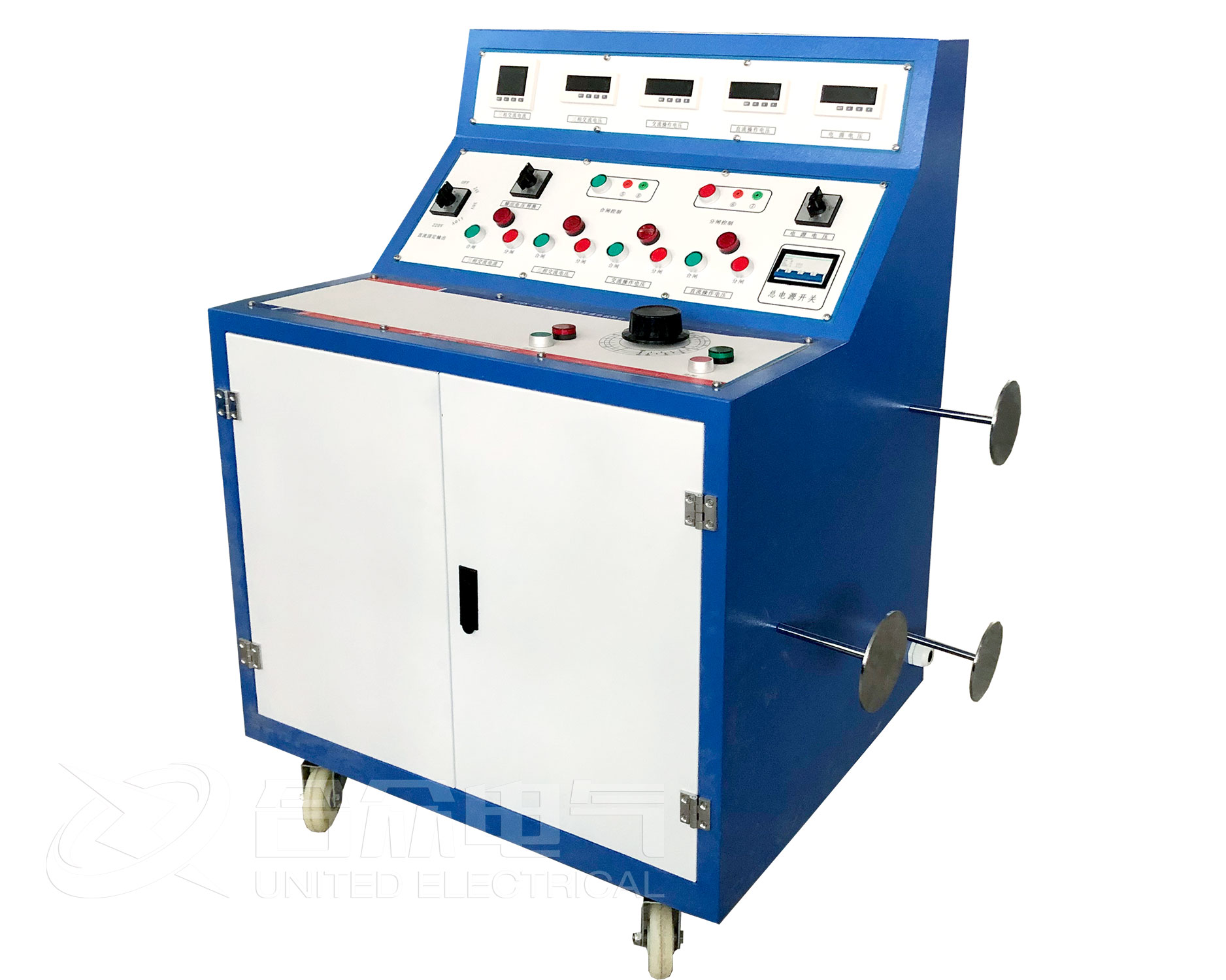

高低壓開關柜通電試驗臺又稱高壓開關柜通電試驗臺、低壓開關柜通電試驗臺及高低壓開關柜通電試驗臺，高低壓開關柜通電試驗臺用于10kv開關柜耐壓試驗，高低壓開關柜出廠前的各項通電試驗。高低壓開關柜通電試驗臺能提供一組或多組交、直流電源，高低壓開關柜通電試驗臺便于對開關柜的檢測，提高工作效率。

  高低壓開關柜通電試驗臺電壓電流輸出方式使用操作方法：

  三相四線交流電壓0-450V可調輸出

  (1)將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況;將調壓器手柄逆時針旋轉至零位。

  (2)按一下“交流操作電壓”單元的“合閘”按鈕，指示燈紅燈亮，該回路接通，再按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮，調壓器受電，順時針調節“輸出調節”三相調壓器手柄，同時觀察“交流操作電壓”的電壓表，直至所需電壓值;如果需要0-450V三相電壓輸出，將后接線板“三相0-380V輸出”接線柱旁邊空氣開關合上。如需交流操作電壓輸出，則將后接線板“交流操作電壓”接線柱旁空氣開關合上，將后接線板“交流220V”接線柱旁空氣開關合上，有0-220V交流電壓輸出。測試完成后，逆時針旋轉三相調壓器手柄至電壓為零，分別按下“分閘”按鈕，測試即告完成。

  三相四線交流電流0-10A 可調輸出

  將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況;將調壓器手柄逆時針旋轉至零位。

  (1)按一下“三相交流電流”單元的“合閘”按鈕，指示燈紅燈亮，該回路接通，再按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮，調壓器受電，順時針調節“輸出調節”三相調壓器手柄，同時觀察“三相交流電流”的電流表，直至所需電流值;旋轉“三相交流電流”轉換開關可分別讀三相電流，意注轉換開關在任何時候不應置于“0”位置;0-10A三相交流電流輸出時，還要合上后接線板上“三相交流0-10A”接線柱旁邊的空氣開關。測試完成后，逆時針旋轉三相調壓器手柄至電壓為零，分別按下“分閘”按鈕;測試即告完成。

  高低壓開關柜通電試驗臺直流0-260V 可調輸出

  將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況;將調壓器手柄逆時針旋轉至零位。“

  (1)按一下“交流操作電壓”單元的“合閘”按鈕，指示燈紅燈亮，該回路接通，再按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮，調壓器受電，順時針調節“輸出調節”三相調壓器手柄，同時觀察“直流操作電壓”的電壓表，直至所需電壓值。0-260V直流操作電壓輸出時，還要合上后接線板上“直流操作電壓”接線柱旁邊的空氣開關。測試完成后，逆時針旋轉三相調壓器手柄至電壓為零，分別按下“分閘”按鈕;試即告完成。

  高低壓開關柜通電試驗臺三相交流100V 固定輸出

  (1)將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況;將調壓器手柄逆時針旋轉至零位。

  (2)按一下“三相交流電壓”單元的“合閘”按鈕，指示燈紅燈亮，該回路接通，再按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮，同時觀察“三相交流電壓”的電壓表指示為100V，轉換“三相交流電壓”轉換開關，可讀出三相間不同的線電壓;100V三相電壓輸出時，將后接線板“100V固定輸出”接線柱旁邊空氣開關合上。測試完成后，分別按下“分閘”按鈕;測試即告完成。

  高低壓開關柜通電試驗臺的以上四路輸出，相互聯鎖，每次只能輸出一路電源。

  直流定輸出：12V、24V、36V、110V、220V

  (1)將三相四線電源接入高低壓開關柜通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況;將調壓器手柄逆時針旋轉至零位。“

  (2)按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮。

  (3)按照測試要求的電壓，將“直流固定輸出”轉換開關轉到指示不同電壓的位置，即輸出該數值的直流電壓。合上后接線板上“直流固定輸出”接線柱旁的空氣開關，直流電壓就輸出了。在不使用時將檔位轉到位置以免疏忽時能保證安全。

  高低壓開關柜通電試驗臺直接合上面板上總電源開關，再將后接線板上對應的空氣開關和上，就可得到固定的三相380V和單相220V電源。
