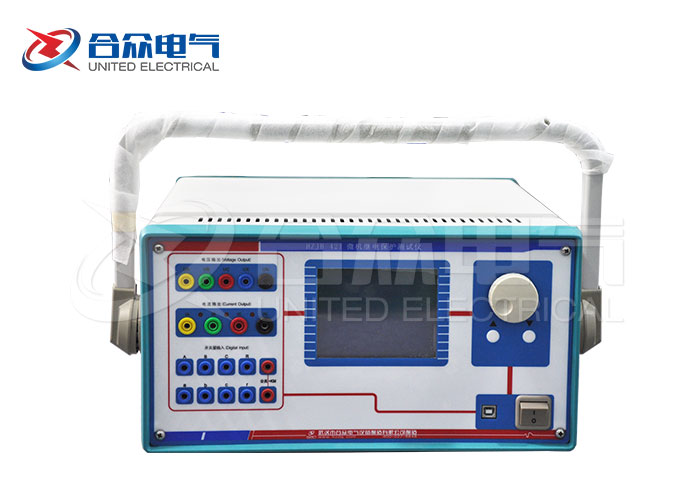

微機繼電保護測試儀df/dt閉鎖。

  df/dt測試范圍

  測試“df/dt閉鎖值”時，在此范圍內逐點進行試探測試，每次測試時都從頻率始值下滑（或上滑）至終值，下滑（或上滑）的df/dt值在該范圍內逐點變化，試探至某一輪試驗至保護動作，則測出此時的df/dt閉鎖的邊界值。
  因為保護在大于整定的df/dt值下滑時閉鎖，所以，一般變化始值應設置為大于保護整定的閉鎖值，變化終值應設置為小于保護整定的閉鎖值，即測試保護從不動作到動作，測出保護的df/dt閉鎖值。

  頻率變化范圍

  每輪試驗頻率從始值下滑（或上滑）至終值。始值一般為50Hz，變化終值不能設置太小，因為一般裝置都有一個固有的“閉鎖頻率”，頻率太低了，裝置將會被閉鎖不出口。

  注意：做該試驗時頻率變化前延時一般不能太小，以使保護有足夠時間解除閉鎖狀態。
