之前講解了繼電保護測試儀功率繼電器的校驗，下面合眾電氣技術工程師講解另外的一種繼電器校驗，微機繼電保護測試儀阻抗繼電器校驗。

  （1）阻抗繼電器靈敏角和整定阻抗的測量

  在微機繼電保護測試儀功率、阻抗試驗中，設定Ia為5A（或1A），Uab為0.7倍整定阻抗對應的電壓，加減電壓相位角（可用自動試驗方式），測出動作區(qū)兩邊的邊界角φ1、φ2，則靈敏角φLM＝？（φ1＋φ2）。

  將相角設為φLM，從高至低改變電壓至繼電器動作，得出動作電壓UDZ，根據(jù)ZSET＝UDZ/Ｉ，計算整定阻抗ZSET。

  （2）精工電流曲線的測量

  微機繼電保護測試儀固定電壓與電流之間的角度為φLM，逐次改變電流Iab，在每一電流時加減電壓Uab（可用自動方式），測出動作值，作出精工電流曲線 Z=f（I） 。

  （3）“鳥啄”現(xiàn)象

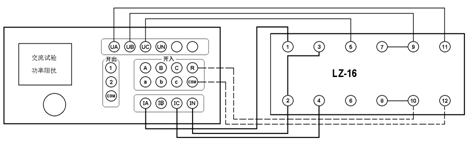

  微機繼電保護測試儀電流回路開路，設置Uab初值和步長均為額定電壓，電壓由額定突降至零，繼電器觸點不應有閉合現(xiàn)象。接線如下圖所示：
